威博仪器类

WB2681B 绝缘电阻测试仪0

电压DC: 500/1000V,绝缘电阻:5~1999MΩ,±5%,LCD显示,具有通信功能常规是10兆开始测试, 可以改小程序2兆开始,客户下单要备注

产品概述

WB2681B绝缘电阻测试仪是在吸收、消化国际国内先进绝缘电阻测试仪的基础上,结合我国用户的实际使用情况加以改进、提高和完善。本仪器测试电压有两档可选(DC 500V/1000V),测试范围为(10-2000M),无需选择档位,测试中自动匹配量程。测试过程可以选用倒计时定时控制(1999S)或人工手动控制。可以直接由仪器按键设定参数,或通过上位机间接设定参数,设定好的参数掉电不丢失。在测试量程内报警电阻值任意设定,对绝缘性能不合格的产品或测试短路蜂鸣器会发出报警声,并自动复位,切断高压。本仪器有逻辑端口(PLC接口)输出,便于同其它系统相连接,同时提供RS232通讯,上位机可以与仪器进行通讯,设置测试参数,仪器可以将测试数据回送至上位机,便于查看。

技术参数

 技术指标

工作环境:环境温度0~40℃,相对湿度≤75﹪。

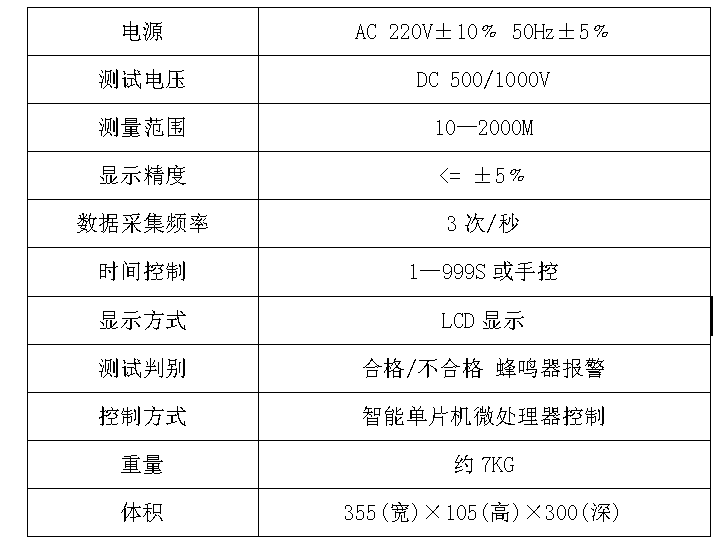

技术参数:

注意:测试时,电阻范围为10-400M选用500V测试电压,

电阻范围为400M-1999M选用1000V测试电压


应用指南



操作步骤

1. 连接供电电源,仪器电源要求220V±10﹪,50Hz

2. 连接测试线,将被测电阻接到仪器前面测试端,对有极性要求的被测物应注意正负极性

3. 打开电源,等待2~4S仪器完成初始化,液晶显示等待界面,测试前仪器应预热15分钟。

4. 设定参数,根据测试电阻范围选择测试电压,设置预置报警电阻值,定时/不定时,报警/不报警,定时时间等。

5. 若要求定时测试,则设置定时有效,并设定具体定时时间,手动测试则设置定时无效。

6. 若要求测试不合格时用蜂鸣器报警,则设置报警有效,无须蜂鸣器报警则设置报警无效。

7. 开始测试,按“启动”键,液晶显示测试界面,测试端有高压输出,仪器进入测试状态,显示实时输出电压大小和被测产品绝缘电阻值。

警告:测试时请勿接触被测物!

8. 终止测试,在测试时按一下“复位”键,则终止测试。在报警状态下,如果被测物绝缘不好,这时仪器会自动终止测试,同时蜂鸣器长鸣一段时间。
