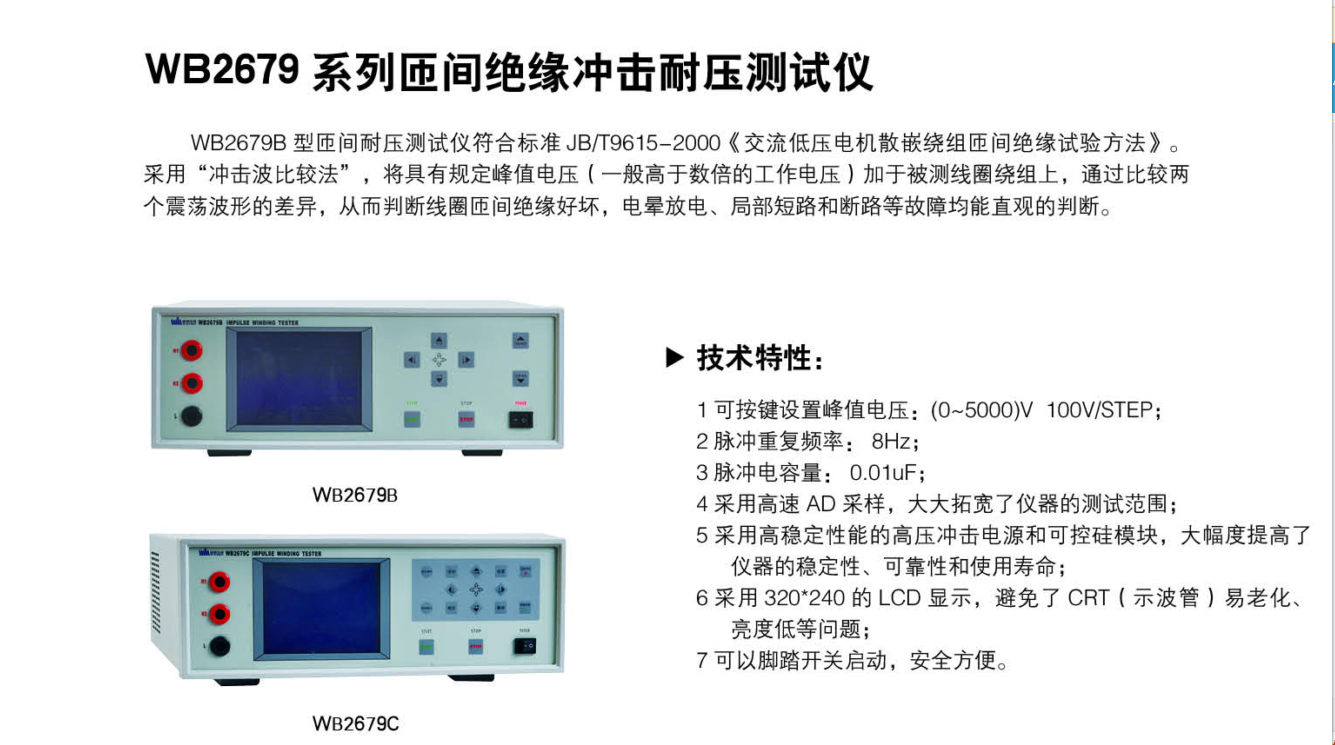

WB2679B型匝间耐压测试仪采用“冲击波比较法”，将具有规定峰值电压（一般高于数倍的工作电压）加于被测线圈绕组上，通过比较两个震荡波形的差异，从而判断线圈匝间绝缘好坏，电晕放电、局部短路和断路等故障
线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。WB2679B匝间绝缘测试仪是采用高速采样技术研制的新一代线圈类产品绝缘性能的分析测试仪器。
WB2679B型匝间绝缘测试仪采用“冲击波形比较法”，将具有规定峰值和波前时间的冲击电压交替施加于相同设计的被测件与标准件上。通过比较两个振荡波形的差异，从而判断线圈绕组匝间绝缘的好坏。对电晕放电、局部短路、局部断路、接线错误、线圈平衡及相间短路等各类故障均能直观第判别。
主要技术指标
l 脉冲峰值电压： 0～5000V (100V步进)
l 脉冲电容： 0.01uF
l 波前时间： 0.1uS
l 测试精度： <5%(1kV～5kV)
l 液晶显示： 分辨率：320 * 240；蓝底白字
l 功耗： 50W
l 工作电源： AC220V±10%, 50Hz
l 环境温度： 0℃～40℃
l 相对湿度： ≤85%
l 外形尺寸： 380 ×340 ×130 mm（长 × 宽 × 高）
l 重量： 8Kg
